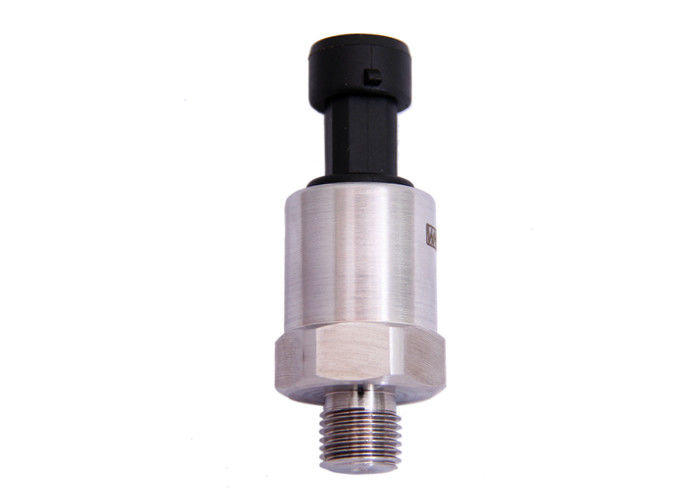

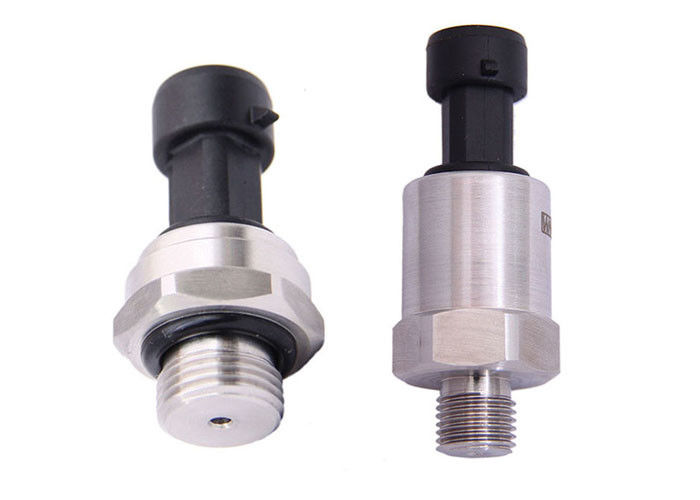

Hydraulische Pnematic-de Druksensor van het Luchtwater met de Huisvesting van 4~20mA SS304
WNK81MA de drukzender is een hoge stabiele drukzender door specifieke ASIC-signaal conditionerende spaander en de druksensor van het hoge prestatiesss316l diafragma verspreide silicium te gebruiken. De interne specifieke ASIC-geïntegreerde schakeling zet milivolt signaal aan standaardvoltage, stroom of frequancysignaal om. Het kan gemakkelijk aan PC-interfacekaart, het controleren instrumenten, slimme maten of PLC verbinden. Het is compacte ontworpen, lichte en roestvrij staal verzegelende structuur, die het vermogen van het werken in corrosief milieu toelaat.
De kleine drukzender heeft kenmerken van betrouwbare verrichting, stabiele prestaties, gemakkelijk installatie en gebruik, kleine grootte, lichtgewicht en hoge kostenprestaties.
Het kan wijd op binnenlandse van de van van de drinkwatersysteem, airconditioning, machines en koeling installatietechniek, hydraulische en pneumatische systemen, de procesindustrieën en milieutechnologie worden toegepast.
Toepassingsgebieden:
• Drukmeting van gas, damp of vloeistof op diverse gebieden;
• Vloeibare niveau, volume of massameting;
• Geïntegreerd in een verscheidenheid van user-defined oplossingen;
• Slim water en gasbeheersysteem, het slimme brand controleren, het automobielelektronika controleren, luchtcompressor, HVAC, pomp, klep en enz.
Eigenschappen:
- Drukwaaier: 0~15MPa voor capacitieve ceramische sensor; 0-60MPa voor verspreide siliciumsensor;
- De ceramische capacitieve en verspreide beschikbare sensor van de siliciumdruk
- Output 4~20mA/0.5~4.5V/1~5V/0~5V/SPI/I ² C en anderen;
- Packard, M12, Kleine Hirschman-schakelaars;
- Het meten van media temperatuurwaaier: -20 aan 85ºC;
- De brede waaier -40~125ºC van de verrichtingstemperatuur;
- Kleine grootte, klantgerichte afmeting;
- OEM, ODM, beschikbare aanpassings de dienst;
Prestaties:
| Input |
| Druktype | Overdruk, het verzegelen druk, absolute druk |
| Het meten van waaier | -0.1~60MPa |
| Output |
| Analogon | 0,5… 4.5V, 4… 20mA, 1… 5V, 0… 10V |
| Analogon | I2 C, SPI |
| Nauwkeurigheid |
| 0,2% | Lineariteit, hysterese, repetitief karakter: <0.2% sensor volledige waaier |
| 0,5% | Lineariteit, hysterese, repetitief karakter: <0.5% sensor volledige waaier |
| Overbelasting |
| 2.5X het hoogtepunt van de druksensor - schaal |
| Huisvestingsinformatie. |
| Huisvestingsmateriaal | SS 304, Cu, Al |
| Het nat maken van Materiaal | SS316L |
| Toegangsbescherming | IP67 |
Voeding
| Leveringsvoltage | de voeding van 5V 24VDCregulated, |
| Het effect van het leveringsvoltage | 5V lever voltageeffect: min.3V/max.5.5V
●Voor 0,5… 4.5V-outputsensor, heeft het voltage geen effect voor lineariteit en de temperatuurcompensatie, voltage is evenredig aan LRV en FRV.
●Voor I2 C en digitale de outputsensor van SPI, heeft het voltage geen effect voor lineariteit, van LRV, van URV en van de compensatie temperatuur.
24V lever machtseffect: min.9V/max30V
●Voor huidige de outputsensor van 4… 20mA, heeft het voltage geen effect voor lineariteit, van LRV, van URV en van de compensatie temperatuur. |
Het opdracht geven van tot informatie:
| Model | Productomschrijving |
| WNK81MA | Drukzender |
| CODE | Druktype |
| A | Absolute Druk |
| G | Overdruk |
| S | Het verzegelen druk |
| CODE | Nauwkeurigheid |
| 2 | 0.2%FS |
| 5 | 0.5%FS |
| CODE | Sensorwaaier |
| A | 0.1bar | E | 10 bar |
| B | 0,5 bars | F | 50 bar |
| C | 1 bar | G | 100 bar |
| D | 5bar | H | 600 bar |
| Ander gamma is in zich het ontwikkelen |
| CODE | Output |
| 1 | 0,5… 4.5V gelijkstroom |
| 2 | 4… 20mA |
| 3 | I2 C |
| 4 | SPI |
| 5 | 0… 10V gelijkstroom |
| 6 | 1… 5V gelijkstroom |
| X | Aanpassing |
| CODE | Elektroschakelaar |
| C1 | Packard |
| C2 | M12 |
| C3 | Kabelafzet (pls neergezette kabellengte, zoals 01 voor 1 meters) |
| C4 | Minidin43650 |
| C5 | Gx12-3 |
| CX | Aanpassing |
| CODE | Processchakelaar |
| P1 | G1/4 | P5 | M12×1.5 |
| P2 | 1/4-18NPT | P6 | 1/4-19PT |
| P3 | 1/8-27NPT | P7 | 7/16-20UF (wijfje) |
| P4 | M14×1.5 | PX | Aanpassing |
| Tevreden om WNK voor andere processchakelaars te contacteren |
Typische het bestel- code: WNK81MA GC2 C1 P1
Lengte van de de kabelafzet van WNK81MA GC2 C310 P1________C3 is de directe 1 meter. |
Concurrentievoordelen:
1. Opgericht in de professionele onderzoek, het ontwikkelen zich en productie ervaring van 2004, van de van het meer dan 13 jaar;
2. Ervaren en professioneel R&D-team om de aanpassingsdiensten te verlenen;
3. Producerend de elementenpcb van de zenderkern, die PCB voor zenderproducenten leveren;
4. Hoogste nauwkeurigheid tot 0.05%FS;
5. Diverse output I2C, SPI, 4~20mA, Hert, Modbus, profibus-Pa, 0.5-4.5V, 0.2-2.9V en andere analoge output;
6. Onze producten zijn uitgevoerd naar Duitsland, Noorwegen, Polen, Finland, Spanje, het UK, Frankrijk, Rusland, de V.S., Brazilië, Mexico, Australië, Japan, Korea, Thailand, Indonesië, Uruguay en veel andere landen.
