Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Maatregelenmedia: | vloeistof, gas en stoom | Outputsignalen: | 4~20mA, Hert, Profibus, FF |
---|---|---|---|
Nauwkeurigheid: | 0,075%, 0,05% | Drukbereik: | -100KPa~70MPa |
Beschermingsgraad: | IP66/67 | Behuizing: | Aluminium |
Voeding: | 10.5~30V gelijkstroom | Exoplosionbewijs: | ExiaIICT4, ExiaIICT6, ExdIICT6 |
Toepassing: | Drukmeting | Goedgekeurde sensor: | Olie - de gevulde verspreide sensor van de siliciumdruk |
Hoog licht: | de slimme zender van de typedruk,slimme druksensor |

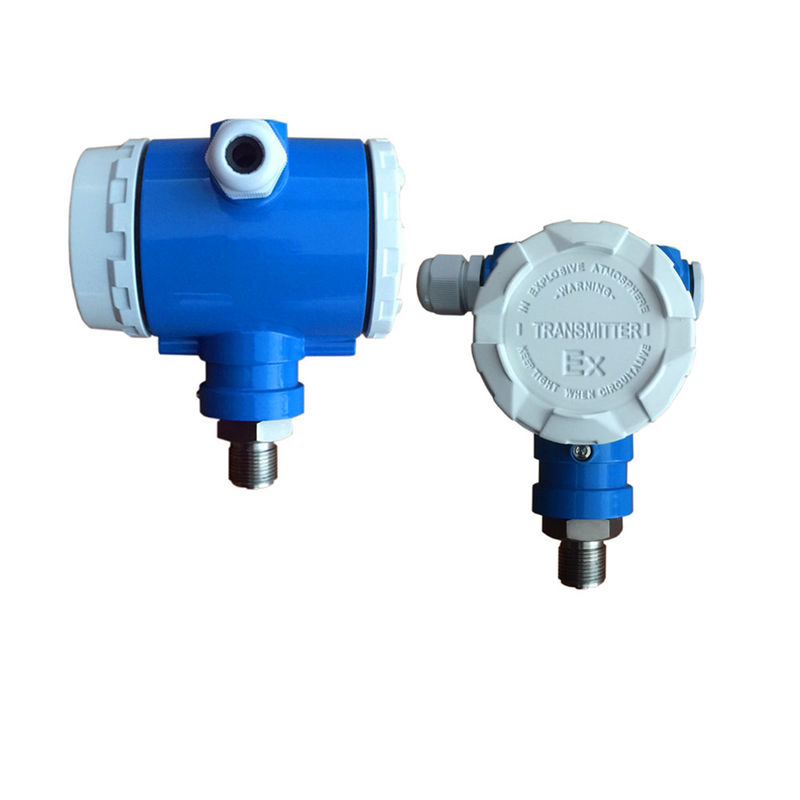

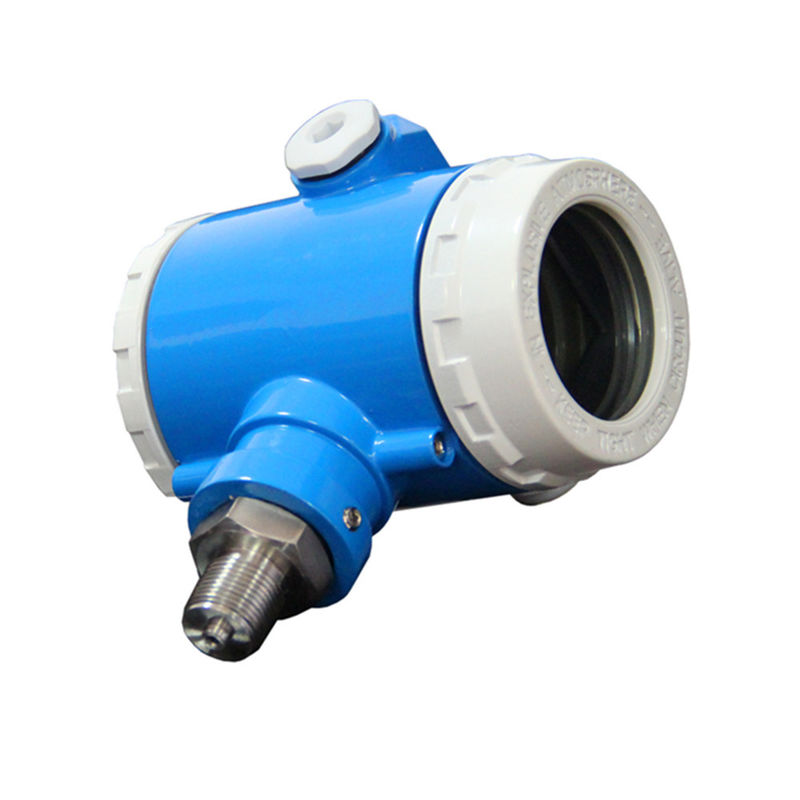

Intelligente 4-20mA verspreidde Zender van de Silicium de Slimme Druk met 2“ Opzettend - steun voor Industrieel Filed
WNK5 de zender van de reeksdruk is de zenders van de hoge die prestatiesdruk door Hefei WNK Slim Technologieco. worden verstrekt, Ltd. Het zet het fysieke signaal van druk, differentieel druk en niveau enz. in standaardsignaal om, door celsensor en digitale verwerkingskring te verzamelen.
Onze WNK5-reeks heeft de beste precisie en signaaluniformiteit door geavanceerde gespecificeerde digitale technologie van geïntegreerde schakelingen toe te passen. Elk plaatste van zender is omgevingstemperatuur in onze fabriek wordt gecompenseerd, maximum precisie en miniafwijking in brede werkende temperatuurwaaier te verzekeren die.
Producttoepassing
1. Maat & absolute drukmeting in gassen, stoom of vloeistoffen op alle gebied van van techniekproces en meting.
2. Niveau, volume of massameting in vloeistoffen.
3. Werkend met het ontdekken van element, meet de stroom van gassen, stoom en vloeibare stroom. (volume en massastroom)
4. Hoge druk tot 700bar.
Producteigenschap
1. Hoge verwijzingsnauwkeurigheid tot 0,05%.
2. Afwijking op lange termijn ≤±0.25%URL 1 jaar.
3. Hert, profibus-pa of FF-protocol voor optie.
4. Intrinsiek veilige en vuurvaste explosiebestendig
5. Waaier onderaan verhouding 100:1
6. Slim type voor gemakkelijke kaliberbepaling
Technische gegevens
Gemeten media | vloeistof, gas en stoom |
Drukwaaier | -100KPa~70MPa |
Outputsignalen | 4~20mA, Hert, profibus-pa voor optie |
Nauwkeurigheid | 0,075%, hoger op verzoek |
Stabiliteit | ±0.15% van URL 5 jaar |
Temperatuurafwijking | ±0.03% van URL/10ºC |
Vertoning | LCD, of facultatieve wijzer |
Huisvestingsmateriaal | Aluminum14 |
Procesverbinding | M20×1.5; G1/2; 1/2NPT |
Beschermingsklasse | IP66/67 |
Ex-bewijs | Exia II CT4, andere optie per verzoek |
Voeding | 10.5-55V gelijkstroom 10.5-30V gelijkstroom |
Omgevingstemperatuur | -40 aan 85ºC, - 40 aan de kopbal van 80ºCfor LCD |
Opslagtemperatuur | -45 aan 85ºC, - 40 aan 80ºC voor LCD kopbal; |
Meting | met vertoning: 95*126*52 (mm) |
zonder vertoning: 95*115*52 (mm) | |
Netto Gewicht | 1.7kg (zonder steun of procesverbinding) |
Installatiediagram
Het opdracht geven van tot blad
Model | Productdetails | ||
WNK51 | de slimme zender van de hoge precisiedruk | ||
Code | Goedkeuring | ||
A | Voor niet gevaarlijke gebieden | ||
1 | ExiaIICT6 | ||
2 | ExiaIICT4 | ||
3 | ExdIIBT6 | ||
Voor andere goedkeuring of meer informatie, gelieve met ons te contacteren | |||
Code | Outputcode | ||
A | 4… 20mA | ||
H | 4… 20mA, HERT | ||
P | Profibus-pa | ||
F | FF | ||
Code | Vertoning | ||
A | Geen vertoning | ||
L | LCD | ||
Code | Huisvesting; Kabelingang; Bescherming | ||
A | Aluminum14, M20×1.5, IP66/67 | ||
B | Aluminium 14, G1/2, IP66/67 | ||
C | Aluminum14,1/2NPT, IP66/67 | ||
Code | Sensorwaaier, voor overdruk | Code | Sensorwaaier, voor absolute druk |
1C | 100mbar (10kPa/1mH2O) | 2C | 100mbar (10kPa/1mH2O) |
1E | 250mbar (25kPa/2.5mH2O) | 2E | 250mbar (25kPa/2.5mH2O) |
1F | 400mbar (40kPa/4mH2O) | 2F | 400mbar (40kPa/4mH2O) |
1H | 1bar (100kPa/10mH2O) | 2H | 1bar (100kPa/10mH2O) |
1K | 2bar (200kPa/20mH2O) | 2K | 2bar (200kPa/20mH2O) |
1M | 4bar (400kPa/40mH2O) | 2M | 4bar (400kPa/40mH2O) |
1P | 10bar (1MPa/100mH2O) | 2P | 10bar (1MPa/100mH2O) |
1S | 40bar (4MPa/400mH2O) | 2S | 40bar (4MPa/400mH2O) |
1U | 100bar (10MPa/1000mH2O) | 2U | 100bar (10MPa/1000mH2O) |
1W | 400bar (40MPa/4000mH2O) | 2W | 400bar (40MPa/4000mH2O) |
1X | 700bar (70MPa/7000mH2O) | 2X | 700bar (70MPa/7000mH2O) |
Code | Kaliberbepaling, Eenheid | ||
1 | Sensorwaaier, mbar/bar | ||
2 | Sensorwaaier, kPa/MPa | ||
3 | Sensorwaaier, mmH2O/mH2O | ||
4 | Sensorwaaier, psi | ||
Code | Diafragmamateriaal | ||
1 | 316L | ||
2 | Legering c-276 | ||
X | Ander speciaal vereiste | ||
Voor ander speciaal soort diafragma, gelieve met ons te contacteren. | |||
Code | Procesverbinding; schroef | ||
GA | Mannelijke draad G1/2, binnengat 3mm, 316 | ||
GB | Mannelijke draad G1/2, binnengat 11.4mm, 316 | ||
GC | Vrouwelijke draad G1/2, binnengat 3mm, 316 | ||
GD | Vrouwelijke draad G1/2, binnengat 11.4mm, 316 | ||
Na | Mannelijke draad 1/2NPT, binnengat 3mm, 316 | ||
NB | Mannelijke draad 1/2NPT, binnengat 11.4mm, 316 | ||
NC | Vrouwelijke draad 1/2NPT, binnengat 3mm, 316 | ||
Nd | Vrouwelijke draad 1/2NPT, binnengat 11.4mm, 316 | ||
doctorandus in de letteren | Mannelijke draad M20×1.5, binnengat 3mm, 316 | ||
MB | Mannelijke draad M20×1.5, binnengat 11.4mm, 316 | ||
JX | Ander speciaal vereiste | ||
Voor ander speciaal verbindingsschroefdraad, gelieve met ons te contacteren. | |||
Code | Het materiaal van de procesverbinding | ||
3 | 316 | ||
H | Legering C | ||
Code | Overvoltagebescherming | ||
A | Nr | ||
M | Overvoltagebescherming | ||
Code | Het opzetten - steun | ||
A | Nr | ||
U | Het opzetten - steun voor pijp | ||
Typische model#: AU VAN WNK51 AHL A1P21 MA3 |
