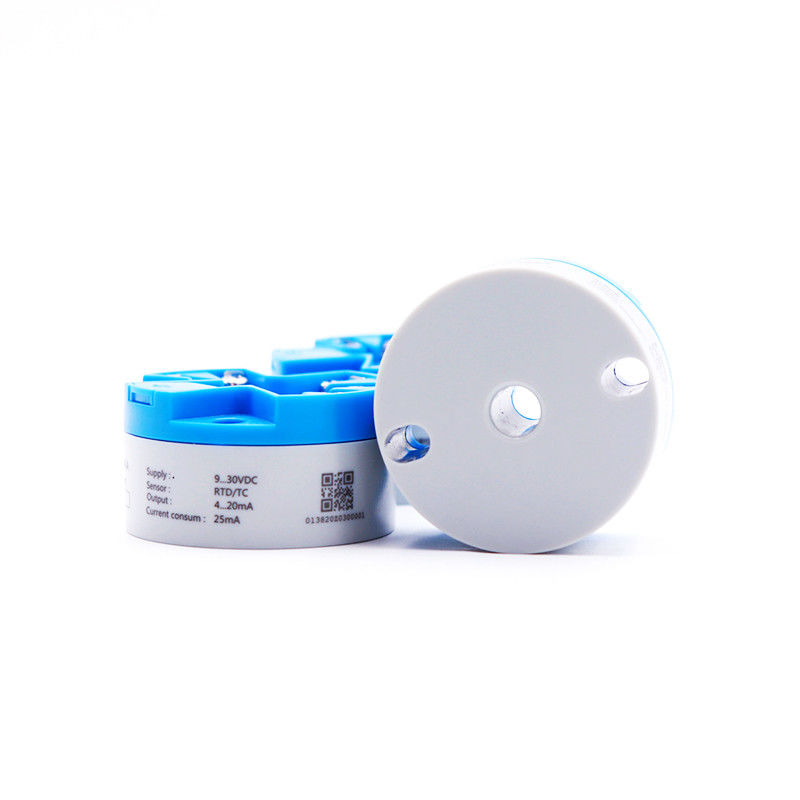

4-20mA/Module van de de Temperatuurzender van Hart Resistance Type PT100 de Slimme
WNK65-de zender van de hoofd-ondersteltemperatuur is universele inputtype zender. Het is geschikt voor vier types van thermische weerstanden met inbegrip van PT100, PT1000, Cu50, Cu100, acht types van thermokoppel met inbegrip van E, J, B, K, N, R, S, t-type, minivolt signaal van -10~100mVen -100~1000mVandresistive signaal van 0~400Ωen0~4000Ω. Het isolatievoltage is DC1000V.
WNK65 de temperaturenzender heeft output van 4~20mA en 4~20mA+Hart. En het steunt softwarekaliberbepaling met hoge kostenprestaties.
WNK65 temperatuurzender
- Outputsignaal 4-20mA met de digitale (two-wire) mededeling van het HERTprotocol;
- De informatieverspreider of de configuratie en het zuiveren van PC software kunnen extern beheer doen;
- De compensatienauwkeurigheid van het interne codeeind: ±0.5ºC
- Vochtige 0-64 regelbare seconden;
- Stabiliteit: ±0.2%/year;
- De waaier van de Worings omgevingstemperatuur: -40ºC~+85ºC;
- Anti mechanische trilling: 10~60HZ, 0.21mm sinusgolf;
- Antiradiofrequentieinterferentie: IEC61000-4-3, 20V/M, 80~1000MHZ
- Leveringsmacht: DC9V~32V;
- Afmetingen: φ44mm;
- Opzettende gatenafstand: 33mm;
2. Hardwarecomponenten
2.1 macht
- Het leveren van vermogensklasse is gelijkstroom9V~32V, van haven 1 en 2 wordtverbonden.
- Het inlegsel tegenover de beschermingskring van het richtingsvoltage, zal misconnetion van macht geen schade veroorzaken.
Nota: Verbind nooit 24V aan sensorhaven! Het zal permanente schade van zender veroorzaken!
2.2 telegraferend havensdiagram
2.3 de havens van de sensorverbinding
De hoofdparameters van de sensorennauwkeurigheid:
| Sensorentype |
Sensorwaaier |
Minimumwaaier |
Cijfernauwkeurigheid |
D/A nauwkeurigheid |
| 2,3,4 - draad thermische weerstand |
| Cu50 |
-50~150 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| Cu100 |
-50~150 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| PT100 |
-200~850 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
±0.1 ºC |
0,01% |
| 2,3,4 - draadweerstand |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Voltage |
| 100mV |
-10~100 mV |
10 mV |
0,01 mV |
0,01% |
| 1000mV |
-100~1000mV |
10 mV |
0,01 mV |
0,01% |
| Thermokoppel |
| B |
150~1820ºC |
25ºC |
±1.0 ºC |
0,01% |
| E type |
-200~1000ºC |
25ºC |
±0.4 ºC |
0,01% |
| J type |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| K type |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| N type |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R type |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| S type |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| T type |
-200~400ºC |
25ºC |
±0.4 ºC |
0,01% |
Concurrentievoordelen:
1. Opgericht in de professionele onderzoek, het ontwikkelen zich en productie ervaring van 2004, van de van het meer dan 13 jaar;
2. Ervaren en professioneel R&D-team om de aanpassingsdiensten te verlenen;
3. Producerend de elementenpcb van de zenderkern, die PCB voor zenderproducenten leveren;
4. Hoogste nauwkeurigheid tot 0.05%FS;
5. Diverse output I2C, SPI, 4~20mA, Hert, Modbus, profibus-Pa, 0.5-4.5V, 0.2-2.9V en andere analoge output;
6. Onze producten zijn uitgevoerd naar Duitsland, Noorwegen, Polen, Finland, Spanje, het UK, Frankrijk, Rusland, de V.S., Brazilië, Mexico, Australië, Japan, Korea, Thailand, Indonesië, Uruguay en veel andere landen.
Bedrijfsinformatie
FAQ
Q: Bent u fabrikant of handelsmaatschappij?
A: Wij zijn professionele druk/niveau/temperatuurmetingsfabrikant met meer dan 13 jaar van ervaring. Ons fabrieksadres is: 4/F, Bldg #6, No.168, Xiangzhang-Road, High-tech District, 230088, Hefei, Anhui-provincie, China.
Q: Wat is uw systeem voor kwaliteitscontrole?
A: Wij zijn een verklaarde fabrikant van ISO 9001-2015, hebben wij strikt systeem voor kwaliteitscontrole. Naast clibartiaon, elk vastgesteld product doen wij ook temperatuurcompensatie en het verouderen test vóór verzending, zodat is de kwaliteit gewaarborgd.
Q: Wat is de garantie van uw producten?
A: 12 maand vanaf verzendingsdatum, voor niet-mens-gemaakte schade.
Q: Kunnen wij ons embleem op de producten gebruiken? Verstrekt u aangepaste producten?
Yes.we kunnen uw embleem gebruiken, kunnen wij aangepaste producten per vereiste verstrekken. OEM/ODM is welkom
Q: Wat is yor MOQ?
A: Wij hebben geen MOQ-grenzen, is de kleine hoeveelheidsorde aanvaardbaar.
Q: Wat is het vervoer?
A: Druk zoals DHL, Fedex, TNT, UPS voor vooraf betaalde vracht uit, kan ook uw eigen meer couier rekening gebruiken om de vracht te doen verzamelen. Voor meer goederen kunnen wij door de lucht of door Overzees schikken.
