Differentiële Slimme de Drukomvormer van HERTprotol voor Stroommeting

HART Protol Differential Smart Pressure Transducer For Flow Measurement

Grote Afbeelding : Differentiële Slimme de Drukomvormer van HERTprotol voor Stroommeting

Productdetails:

Plaats van herkomst:	China
Merknaam:	WNK
Certificering:	ex-proof,CE,ISO
Modelnummer:	WNK55

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Verpakking Details:	karton
Levertijd:	3-30days
Betalingscondities:	D/A, T/T, Western Union
Levering vermogen:	1000pcs per maand

Contact

Gedetailleerde productomschrijving

Voeding:	24VDC, 12VDC 24VDC 12-36VDC	Druktype:	Absoluut (A), Maat (G), Verschil
Outputsignaal:	0-5V/10V, 4~20mA/HART	Toepassing:	olie, Vloeistof, gas, water, het systeem van het Waternut
Output:	4-20mA met 2 draden, facultatieve HERTmededeling, Hert 4-20mA of Profibus	Materiaal:	316L, 1Cr18Ni9Ti-roestvrij staal
Procesverbinding:	M20X1.5 mannetje, 1/2NPT enz., 1/4NPT of 1/2NPT, G1/4	Diafragmamateriaal:	SS316L, Hastelloy C
Metingswaaier:	-0.1MPa~0; 0~100Mpa	Huisvestingsmateriaal:	Aluminiumlegering, Roestvrij staal 304
Hoog licht:	de slimme zender van de typedruk , Digitale Drukzender

HART Protol Differential Smart Pressure-Omvormer voor Stroommeting

Productomschrijving

Productnaam	De slimme Zender van de Hoge Precisie Differentiële Druk
Toepasselijke media	vloeistof, gas en stoom
Drukwaaier	Besproken 1-300Kpa~300bar,
Nauwkeurigheid	0,075%, hoger op verzoek
Stabiliteit	±0.15% van URL 5 jaar
Temperatuurafwijking	±0.03% van URL/10ºC
Outputsignalen	4~20mA, Hert, profibus-Pa voor optie, FF per verzoek

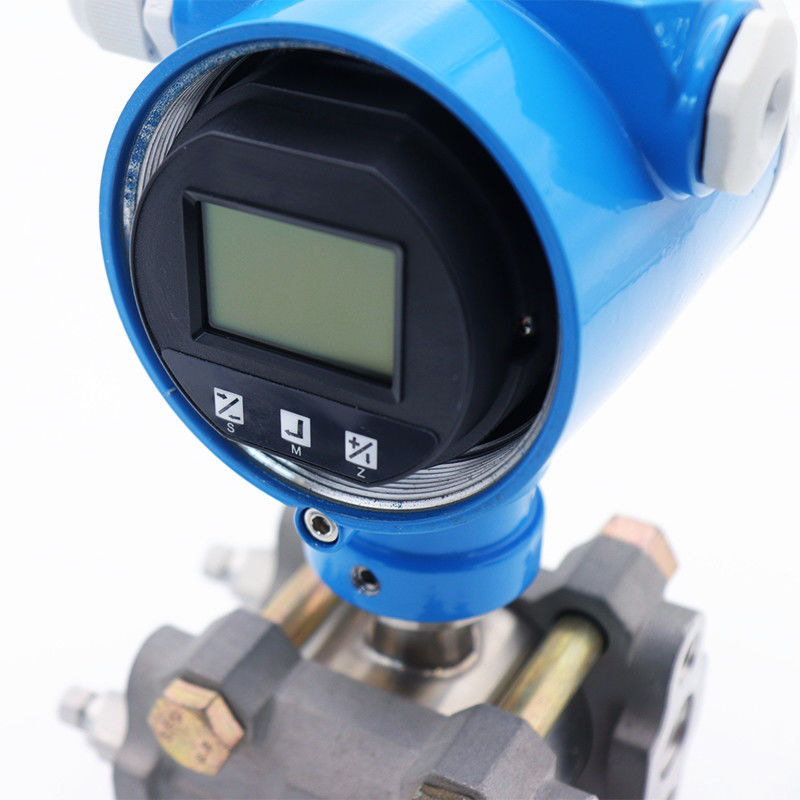

Vertoning	LCD, of facultatieve wijzer
Huisvestingsmateriaal	Aluminum14
Mechanische verbinding	M20×1.5; G1/2; 1/2NPT
Beschermingsklasse	IP66/67
Ex-bewijs	Exia II CT4, andere optie per verzoek
Voeding	10.5-55V gelijkstroom 10.5-30V gelijkstroom
Omgevingstemperatuur	-40 aan 85ºC, - 40 aan de kopbal van 80ºCfor LCD
Opslagtemperatuur	-45 aan 85ºC, - 40 aan 80ºC voor LCD kopbal;
Meting	met vertoning: 9512652 (mm)
Meting	zonder vertoning: 9511552 (mm)
Netto Gewicht	4kg (zonder steun of procesverbinding)

Differentiële Slimme de Drukomvormer van HERTprotol voor Stroommeting 0

Differentiële Slimme de Drukomvormer van HERTprotol voor Stroommeting 1

Differentiële Drukzender voor Stroommeting

Door het verschil in vloeibare druk te meten terwijl de vloeistof door een pijp vloeit, is het mogelijk om het stroomtarief te berekenen. Voor de differentiële meting van de drukstroom, wordt een primair en secundair element gebruikt. Het primaire element wordt ontworpen om een verschil in druk te veroorzaken aangezien de stroom stijgt. Het gemeenschappelijkste zijn de openingsplaat, de venturibuis, de stroompijp, en pitot buis. Het secundaire element is de differentiële drukzender. Het wordt ontworpen om de differentiële die druk te meten door het primaire element wordt veroorzaakt zo nauwkeurig mogelijk. In het bijzonder, is het belangrijk dat de differentiële drukmeting niet door veranderingen in de vloeibare lijndruk, temperatuur of andere eigenschappen zoals omgevingstemperatuur wordt beïnvloed.
Een goede DP-zender zal dat de differentiële druk, ongeacht andere veranderende parameters nauwkeurig wordt gemeten ervoor zorgen en zal betrouwbaar signaal overbrengen om de differentiële druk te vertegenwoordigen. In een typische controlelijn, wordt het zendersignaal gevoed aan het controlemechanisme waar de output wordt gebruikt om het stroomtarief door een controleklep te regelen.

Detailsbeelden

Differentiële Slimme de Drukomvormer van HERTprotol voor Stroommeting 3

Differentiële Slimme de Drukomvormer van HERTprotol voor Stroommeting 4

Differentiële Slimme de Drukomvormer van HERTprotol voor Stroommeting 5

Het hoogste of middendeel van de tank is de lage drukkant [L] van de differentiële drukzender, en het laagste deel van de tank is de hoge drukkant [H];

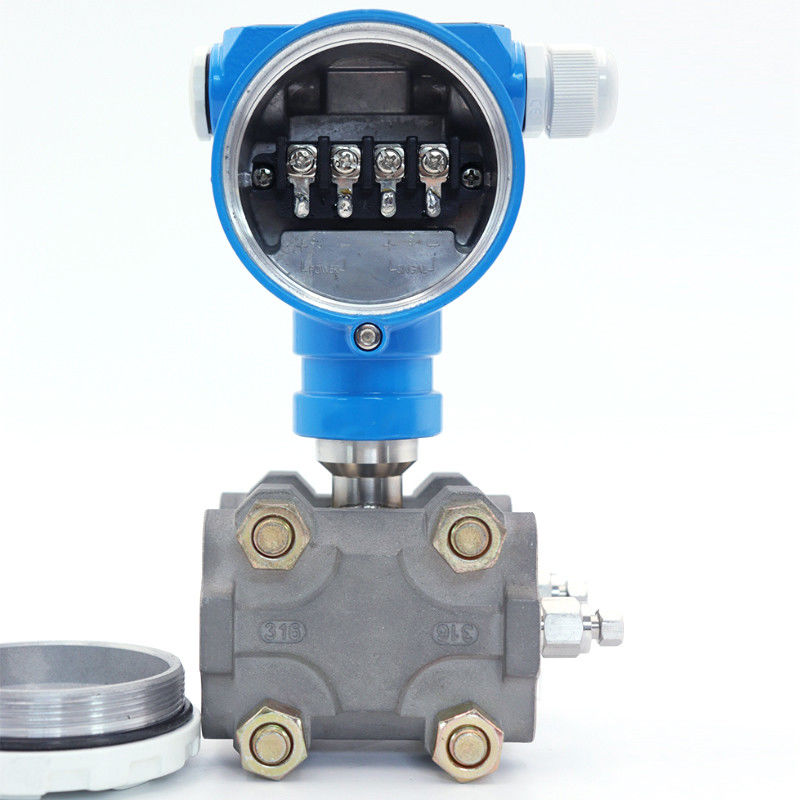

De terminals ~ worden φ12.Signal van de kabeldiameter φ8 gevestigd in een afzonderlijk compartiment van de elektrodoos. Schroef de dekking los kan telegraferen.

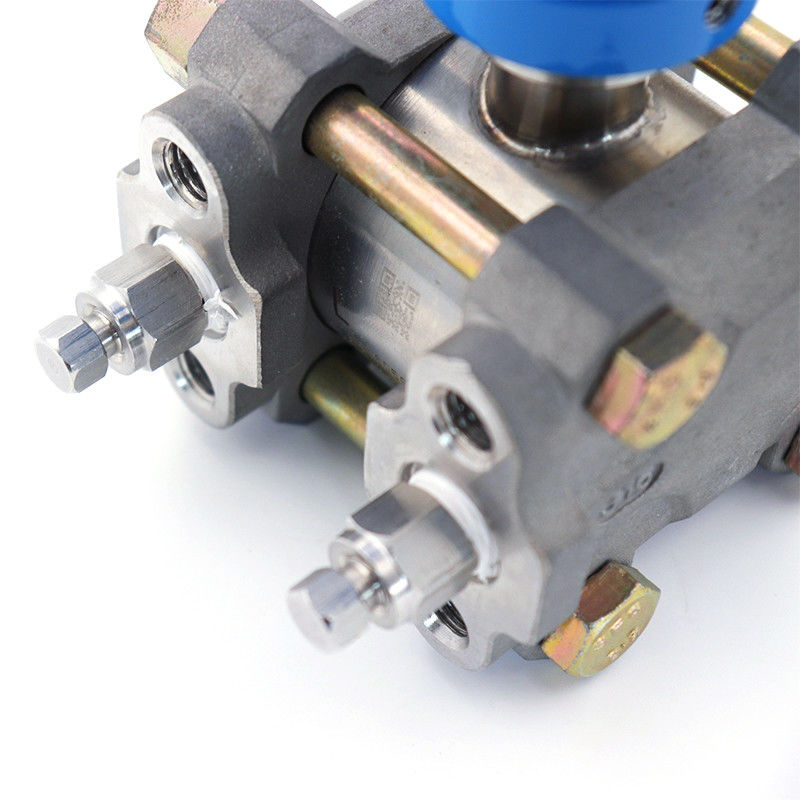

Het differentiële de huisvestingsmateriaal van de drukzender is aluminium 14, is de procesverbinding roestvrij staal, met beschermingsclassificatie IP66/67.

Productgebruik

Differentiële Slimme de Drukomvormer van HERTprotol voor Stroommeting 6

Product andere toepassing

De differentiële drukzenders worden algemeen gebruikt om druk, stroom, vloeibaar niveau, volume, enz. in media te berekenen. Het wordt hoofdzakelijk gebruikt op industriële controlegebieden zoals energie, chemisch, aardgas, elektrische centrales, document die, in een melk verwerkende industrie bijvoorbeeld maken, moet het aandeel pijpleidingen worden gecontroleerd, en een hygiënische differentiële drukzender wordt gebruikt om de stroom van de pijpleiding te controleren en het aandeel te beheersen.
