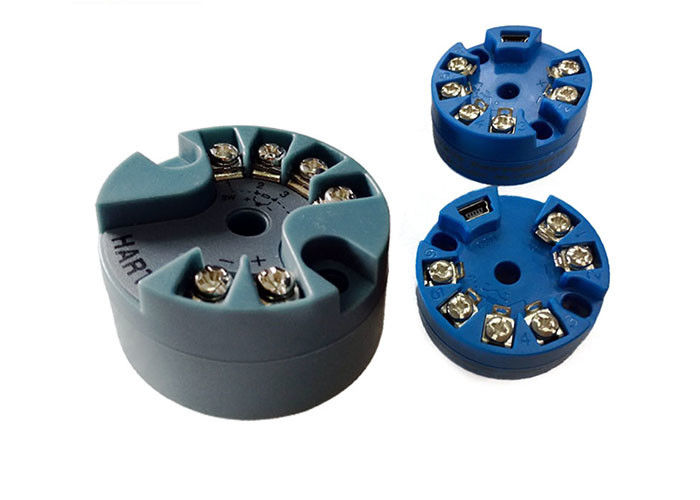

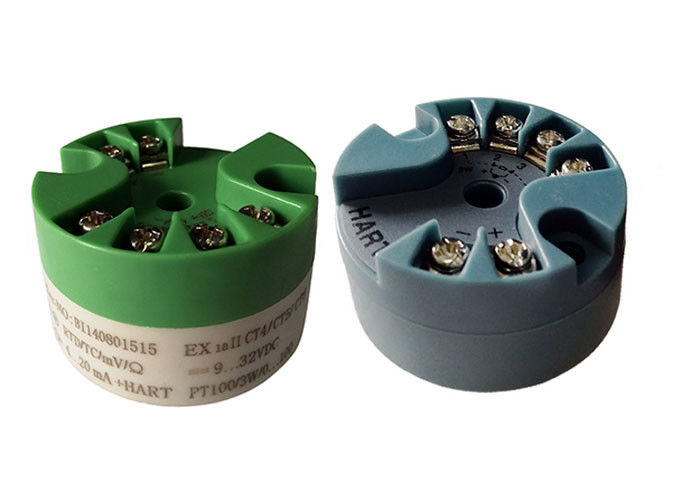

Het hoge Nauwkeurigheids 4-20mA Hert PT100/OTO-het Hoofd zet Temperatuurzender op
WNK65 is geschikt voor vier types van thermische weerstanden met inbegrip van Cu50, Cu100, PT100, PT1000 en acht types van thermokoppel met inbegrip van E, J, B, K, N, R, S, t-type. En het steunt meting van minivoltsignaal van -10~100mVen -100~1000mV, en weerstand biedend signaal van 0~400Ωen0~4000Ω. Het isolatievoltage is DC1000V.
Pls las zorgvuldig de instructie alvorens WNK65 te gebruiken, en werkt dienovereenkomstig. Als er om het even wat onduidelijk in toepassing zijn, pls heisitate contacteer ons niet, zullen wij aan u komen en zullen problemen zo spoedig mogelijk oplossen.
WNK65 temperatuurzender
1. Leveringsmacht: GELIJKSTROOM9V~32V;
2. Het outputsignaal 4-20mA met de digitale (two-wire) mededeling van het HERTprotocol, HERTmededeling niet binnenvloeiende 4-de analoge output van20mA;
3. De informatieverspreider of de configuratie en het zuiveren van PC software kunnen extern beheer doen;
4. De compensatie van het codeeind van thermalcouple kan interne temperatuursensor, externe temperatuursensor, vaste temperatuurwaarde en het eindcompensatie van de forbidecode kiezen;
5. De compensatienauwkeurigheid van het interne codeeind: ±0.5ºC
6. Vocht: 0-64 regelbare seconden;
7. Gegevens verfrissende frequentie: 4times/second;
8. Stabiliteit: ±0.2%/year;
9. De waaier van de Worings omgevingstemperatuur: -40ºC~+85ºC;
10. Afmetingen: φ44mm;
11. Opzettende gatenafstand: 33mm;
12. Anti mechanische trilling: 10~60HZ, 0.21mm sinusgolf;
13. Antiradiofrequentieinterferentie: IEC61000-4-3, 20V/M, 80~1000MHZ
2. Hardwarecomponenten
2.1 macht
- Het leveren van vermogensklasse is gelijkstroom9V~32V, die van haven 1 en 2 wordtverbonden.
- Het inlegsel tegenover de beschermingskring van het richtingsvoltage, zal misconnetion van macht geen schade veroorzaken.
Nota: Verbind nooit 24V aan sensorhaven! Het zal permanente schade van zender veroorzaken!
2.2 telegraferend havensdiagram
2.3 de havens van de sensorverbinding
De hoofdparameters van de sensorennauwkeurigheid:
| Sensorentype |
Sensorwaaier |
Minimumwaaier |
Cijfernauwkeurigheid |
D/A nauwkeurigheid |
| 2,3,4 - draad thermische weerstand |
| Cu50 |
-50~150 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| Cu100 |
-50~150 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| PT100 |
-200~850 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
±0.1 ºC |
0,01% |
| 2,3,4 - draadweerstand |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Voltage |
| 100mV |
-10~100 mV |
10 mV |
0,01 mV |
0,01% |
| 1000mV |
-100~1000mV |
10 mV |
0,01 mV |
0,01% |
| Thermokoppel |
| B |
150~1820ºC |
25ºC |
±1.0 ºC |
0,01% |
| E type |
-200~1000ºC |
25ºC |
±0.4 ºC |
0,01% |
| J type |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| K type |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| N type |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R type |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| S type |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| T type |
-200~400ºC |
25ºC |
±0.4 ºC |
0,01% |
Concurrentievoordelen:
1. Opgericht in de professionele onderzoek, het ontwikkelen zich en productie ervaring van 2004, van de van het meer dan 13 jaar;
2. Ervaren en professioneel R&D-team om de aanpassingsdiensten te verlenen;
3. Producerend de elementenpcb van de zenderkern, die PCB voor zenderproducenten leveren;
4. Hoogste nauwkeurigheid tot 0.05%FS;
5. Diverse output I2C, SPI, 4~20mA, Hert, Modbus, profibus-Pa, 0.5-4.5V, 0.2-2.9V en andere analoge output;
6. Onze producten zijn uitgevoerd naar Duitsland, Noorwegen, Polen, Finland, Spanje, het UK, Frankrijk, Rusland, de V.S., Brazilië, Mexico, Australië, Japan, Korea, Thailand, Indonesië, Uruguay en veel andere landen.
