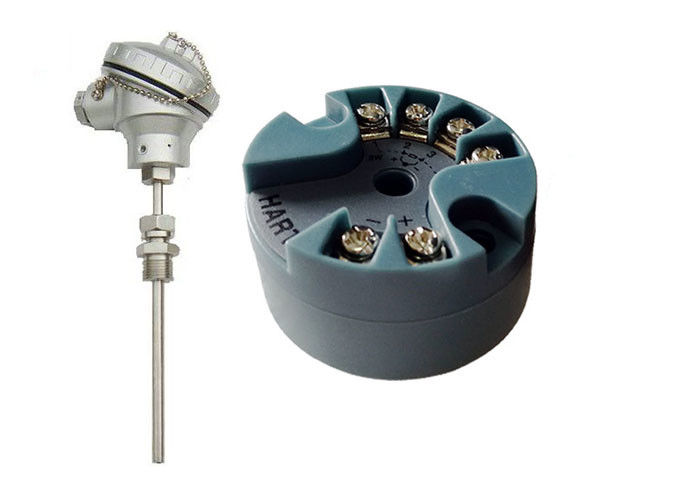

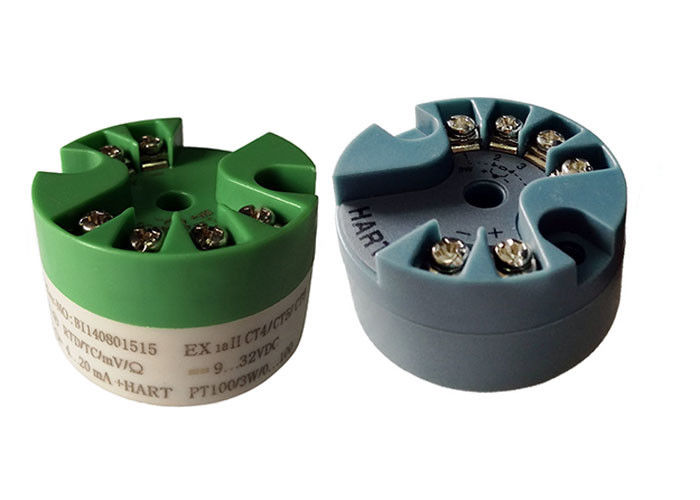

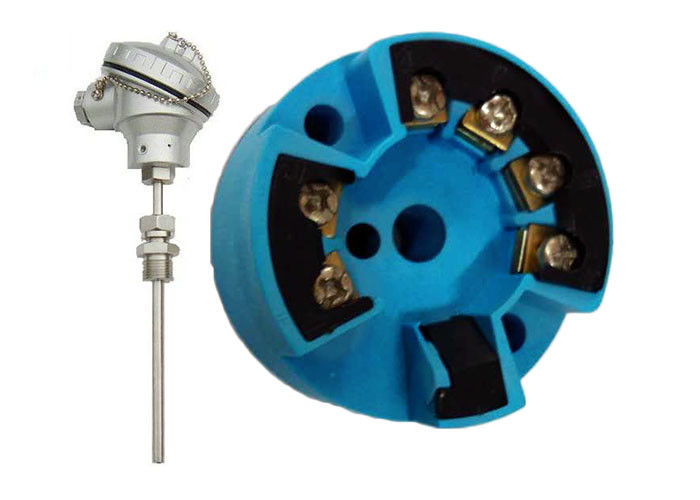

Universele temperatuurtransmitter met Hart-protocol
WNK65 temperatuurzender op de kopis een universele inlaat-type zender. Het is geschikt voor vier soorten thermische weerstanden, waaronderPT100,PT1000,Cu50,Cu100,acht soorten thermocouples, waaronder E, J, B, K, N, R, S, T-type, minivoltsignaalvan -10~100 mV en- 100~1000 mV enweerstandssignaalL van 0~400Ω en 0~4000ΩDe isolatiespanning is DC1000V.
De WNK65-temperatuurzender heeft een uitgang van 4~20mA en 4~20mA+Hart.
WNK65 Temperatuurtransmitter
- "Technische apparatuur" voor het "ontwikkelen" of "ontwikkelen" van "technische apparatuur" voor het "ontwikkelen" of "ontwikkelen" van "technische apparatuur" of "technische apparatuur".
- Communicator- of pc-configuratie en debuggingsoftware kunnen op afstand worden beheerd;
- Intern code eindcompensatie nauwkeurigheid: ±0,5oC
- Vochtigheid 0-64 seconden verstelbaar;
- Stabiliteit: ±0,2%/jaar;
- Werktemperatuurbereik: -40 °C tot + 85 °C;
- anti-mechanische trillingen: 10~60HZ,0.21 mm sinusgolf;
- Voor de toepassing van de in bijlage I vermelde voorschriften moet de in bijlage I vermelde methode worden gebruikt.
- Vermogen: DC9V~32V;
- afmetingen: φ44 mm;
- Afstand van het montagegat: 33 mm;
2. Hardwarekomponenten
2.1Kracht
- Stroomtoevoer is gelijkstroom9V~32V, aangeslotenvanhaven1 en 2.
- Inleg tegengestelde richting spanningsbescherming circuit, misconnection van stroom zal geen schade veroorzaken.
Opmerking:NAls je ooit 24V aansluit op de sensorpoort, dan veroorzaakt dat blijvende schade aan je...zender!
2.2 We gaan.inghavensDaggram
2.3Sensorverbindingspoorts
Hoofdparameters voor de nauwkeurigheid van sensoren:
| Sensortype |
Sensorbereik |
Minimaal bereik |
Digitale nauwkeurigheid |
D/A-nauwkeurigheid |
| 2,3,4-draad thermische weerstand |
| Cu50 |
-50 tot 150 oC |
10 oC |
± 0,15 oC |
0.01% |
| Cu100 |
-50 tot 150 oC |
10 oC |
± 0,15 oC |
0.01% |
| PT100 |
-200 tot 850 oC |
10 oC |
± 0,15 oC |
0.01% |
| PT1000 |
-200 tot 850 oC |
10oC |
± 0,1 oC |
0.01% |
| 2,3,4- draadweerstand |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0.01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0.01% |
| Spanning |
| 100 mV |
-10~100 mV |
10 mV |
00,01 mV |
0.01% |
| 1000 mV |
-100 tot 1000 mV |
10 mV |
00,01 mV |
0.01% |
| Thermocouple |
| B-type |
150 tot en met 1820 °C |
25oC |
±1,0 oC |
0.01% |
| E-type |
-200 tot 1000 °C |
25oC |
± 0,4 oC |
0.01% |
| J-type |
- 210 ~ 1200 °C |
25oC |
± 0,4 °C |
0.01% |
| K-type |
-200°C tot 1372°C |
25oC |
± 0,4 °C |
0.01% |
| N-type |
-200~1300oC |
25oC |
± 0,4 °C |
0.01% |
| R-type |
0~1768oC |
25oC |
± 0,8 °C |
0.01% |
| S-type |
0~1768oC |
25oC |
± 0,8 °C |
0.01% |
| T-type |
-200 tot 400 °C |
25oC |
± 0,4 oC |
0.01% |
Concurrerend voordeel:
1. Opgericht in 2004, meer dan 13 jaar professionele onderzoek, ontwikkeling en productie ervaring;
2. Ervaren en professionele R & D team om customization services te bieden;
3Producing transmitter core elements- PCB, supplying PCB for transmitter producers;
4. Hoogste nauwkeurigheid tot 0,05%FS;
5. Various outputs I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0.5-4.5V, 0.2-2.9V and other analog outputs;
6Onze producten zijn geëxporteerd naar Duitsland, Noorwegen, Polen, Finland, Spanje, het Verenigd Koninkrijk, Frankrijk, Rusland, de VS, Brazilië, Mexico, Australië, Japan, Korea, Thailand, Indonesië, Uruguay en vele andere landen.
