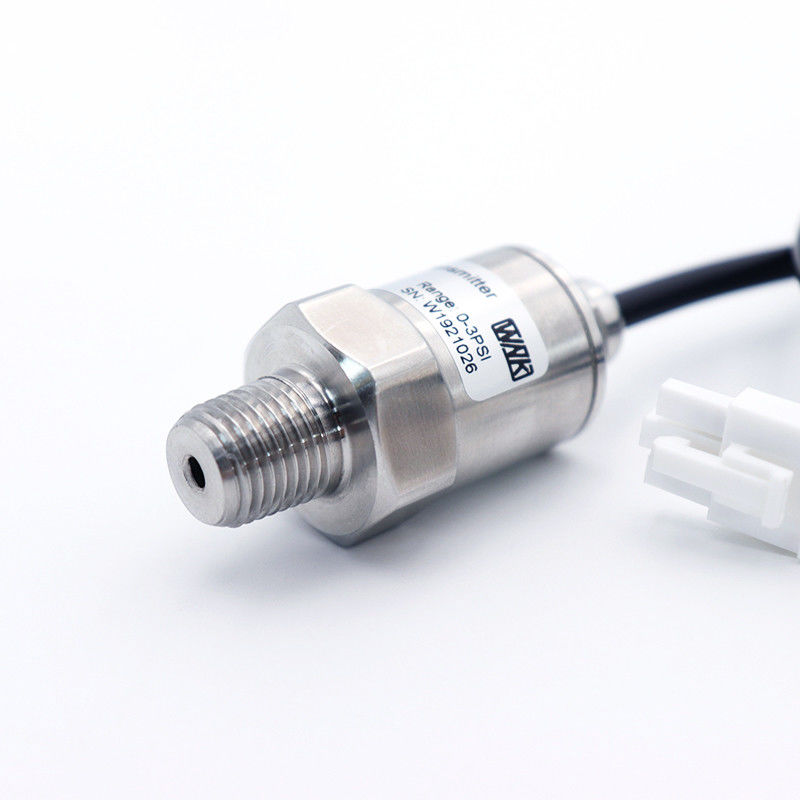

Luchtcompressor waterdruk sensor met SS304 behuizing M12 connector
WNK81MA is een hoge stabiele drukzender met behulp van een specifieke ASIC-signaalconditioning chip en een hoge prestatie SS316L diafragma diffuse silicon druk sensor.Het interne specifieke ASIC geïntegreerde circuit transformeert milivolt signaal naar standaardspanning, current or freancy signal. It can easily connect with PC interface card, controlling instruments, smart gauges or PLC. It is compact designed, light and stainless steel sealing structure, en kan worden gebruikt voor het controleren van de frequentie van het signaal.die het vermogen om te werken in corrosieve omgeving.
WNK levert ook een zeer kosteneffectieve keramische capacitieve druksensor.hydraulische en pneumatische systemen, verwerkende industrieën, milieutechnologie, IIOT en IOT-systeem.
Kenmerken:
- Optioneel Packard, M12, kleine Hirschman-connectoren;
- Kleine afmetingen, de behuizing is aanpasbaar;
- Hoge nauwkeurigheid 0,5% FS, 1% FS en 2% FS
- drukbereik 0 tot 60 MPa (keramische capacitieve sensorbereik 0 tot 15 MPa, diffuse silicium sensor 0 tot 60 MPa);
- Digitale uitgangen van SPI en I2C; analoge uitgangen 4~20mA/0.5~4.5V/1~5V/0~5V, contact met ons op voor andere uitgangen;
- een breed werktemperatuurbereik van -40 °C tot 125 °C;
- "Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 6A001.a.1., 6A001.a.2. of 6A001.a.2.
- OEM, ODM, aanpassing;
Toepassingen:
• drukmeting van gas, damp of vloeistof in verschillende gebieden;
• Liquid level, volume of mass measurement;
• Integrated in a variety of user-defined solutions;
• Smart water en gas management system, smart fire controlling, automotive electronics controlling, air compressor, HVAC, pump, valve en etc;
Speelstukken:
| Invoer |
| Tipe druk | Gewichtsdruk, afdichtingsdruk, absolute druk |
| Meetbereik | -0.1~60MPa |
| Output |
| Analoog | 0.5...4.5V, 4...20mA, 1...5V, 0...10V |
| Analoog | Ik...2C, SPI |
| Precisiteit |
| 00,2% | Lineariteit, hysteresis, herhaling: <0,2% sensor full range |
| 00,5% | Lineariteit, hysteresis, herhaling: < 0,5% sensor full range |
| Overbelasting |
| 2.5X druk sensor full scale |
| Housing Info. |
| Huismateriaal | SS 304, Cu, Al |
| Wetting materiaal | SS316L |
| Ingangsbescherming | IP67 |
Stroomvoorziening
| Voerspanning | 5V 24VDC gereglementeerde voeding, |
| Supply voltage effect | 5V voedingsspanning effect: min.3V/max.5.5V
●Voor 0,5...4.5V output sensor, heeft spanning geen effect op lineariteit en temperatuurcompensatie, spanning is evenredig aan LRV en FRV.
● Voor I2C en SPI digitale output sensor, voltage has no effect for linearity, LRV, URV and compensation temperature.
24V stroomtoevoer effect: min.9V/max30V
● Voor 4...20mA huidige output sensor, heeft spanning geen effect op lineariteit, LRV, URV en compensatietemperatuur. |
Bestelgegevens:
| Model | Productbeschrijving |
| WNK81MA | Druktransmitter |
| Code | Druktype |
| Een | Absolute druk |
| G | Gewichtsdruk |
| S | Afdichtingsdruk |
| Code | Precisiteit |
| 2 | 00,2% FS |
| 5 | 00,5% FS |
| Code | Sensorbereik |
| Een | 0.1 bar | E | 10 bar |
| B. | 0.5 bar | F | 50 bar |
| C | 1 bar | G | 100 bar |
| D | 5 bar | H | 600 bar |
| Andere gebieden zijn in ontwikkeling. |
| Code | Output |
| 1 | 0.5...4.5V gelijkstroom |
| 2 | 4...20mA |
| 3 | Ik...2C |
| 4 | SPI |
| 5 | 0...10V gelijkstroom |
| 6 | 1...5V gelijkstroom |
| X | Aanpassing |
| Code | elektrische aansluiting |
| C1 | Packard |
| C2 | M12 |
| C3 | Kabelafstand ((pls leg kabellengte neer, zoals 01 voor 1 meter) |
| C4 | Mini DIN43650 |
| C5 | GX12-3 |
| CX | Aanpassing |
| Code | Procesconnector |
| P1 | G1/4 | P5 | M12x1.5 |
| P2 | 1/4-18NPT | P6 | 1/4-19PT |
| P3 | 1/8-27NPT | P7 | 7/16-20UF (vrouwelijk) |
| P4 | M14x1.5 | PX | Aanpassing |
| Neem contact op met WNK voor andere procesconnectoren |
Typische bestelcode:WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 directe kabel uitlaat lengte is 1 meter. |
Concurrerend voordeel:
1. Opgericht in 2004, meer dan 13 jaar professionele onderzoek, ontwikkeling en productie ervaring;
2. Ervaren en professionele R & D team om customization services te bieden;
3Producing transmitter core elements- PCB, supplying PCB for transmitter producers;
4. Hoogste nauwkeurigheid tot 0,05%FS;
5. Various outputs I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0.5-4.5V, 0.2-2.9V and other analog outputs;
6Onze producten zijn geëxporteerd naar Duitsland, Noorwegen, Polen, Finland, Spanje, het Verenigd Koninkrijk, Frankrijk, Rusland, de VS, Brazilië, Mexico, Australië, Japan, Korea, Thailand, Indonesië, Uruguay en vele andere landen.
