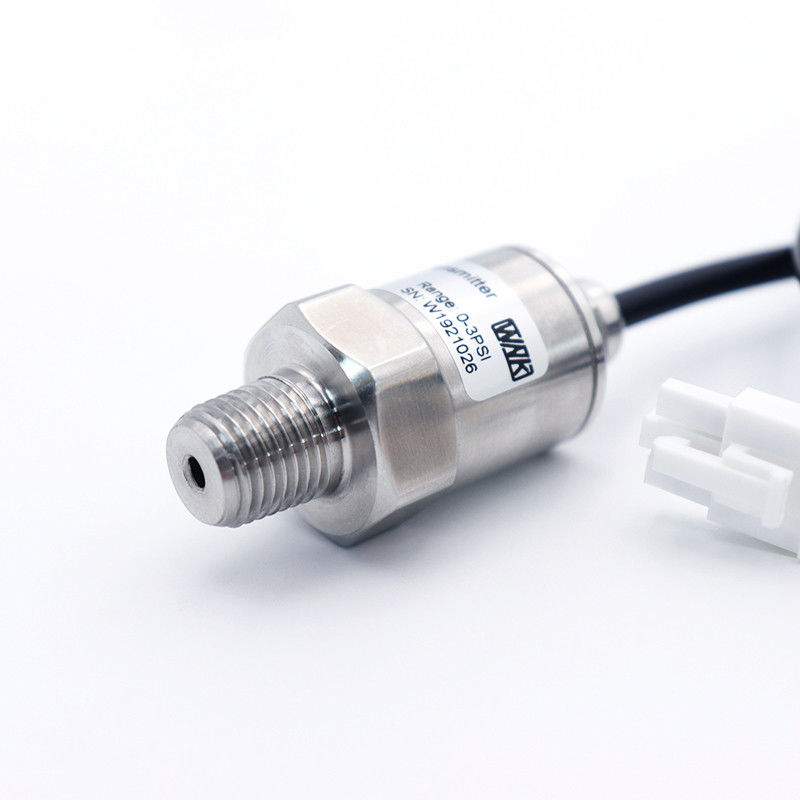

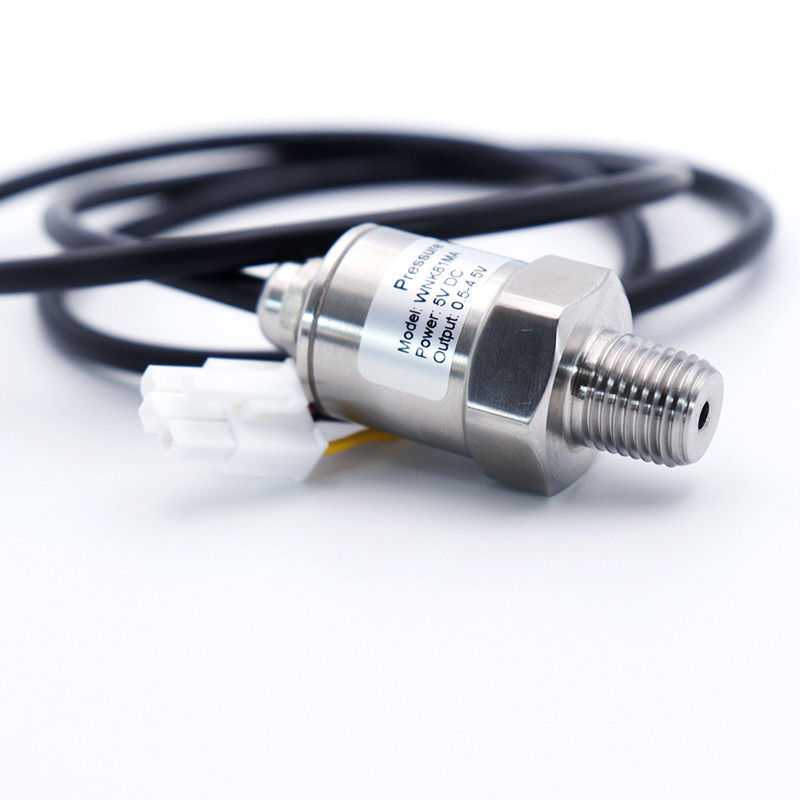

Luchtcompressor waterdruksensor met SS304 behuizing M12-connector
WNK81MA-druktransmitter is een zeer stabiele druktransmitter door gebruik te maken van een specifieke ASIC-signaalconditioneringschip en hoogwaardige SS316L-membraan diffuus siliciumdruksensor. Het interne specifieke ASIC-geïntegreerde circuit transformeert het milivolt-signaal naar een standaard spannings-, stroom- of frequentiesignaal. Het kan eenvoudig worden aangesloten op een pc-interfacekaart, besturingsinstrumenten, slimme meters of PLC. Het is een compact ontworpen, lichte en roestvrijstalen afdichtingsstructuur, waardoor het in een corrosieve omgeving kan werken.
WNK biedt ook een zeer kosteneffectieve keramische capacitieve druksensor. Het kan worden toegepast op huishoudelijke drinkwatersystemen, airconditioning, machines en koelinstallaties, hydraulische en pneumatische systemen, procesindustrieën, milieutechnologie, IIOT en IOT-systemen.
Functies:
- Optionele packard, M12, kleine Hirschman-connectoren;
- Kleine afmetingen, behuizing is aanpasbaar;
- Hoge nauwkeurigheid 0,5%FS, 1%FS en 2%FS
- Drukbereik 0 ~ 60 MPa (keramisch capacitief sensorbereik 0 ~ 15 MPa, diffuse siliciumsensor 0 ~ 60 MPa);
- Digitale uitgangen van SPI en I2C; analoge uitgangen 4~20mA/0,5~4,5V/1~5V/ 0~5V, neem contact met ons op voor andere uitgangen;
- Breed bedrijfstemperatuurbereik -40 ~ 125ºC;
- Hoogwaardige keramische capacitieve of diffuse siliciumdruksensor;
- OEM, ODM, maatwerk;
Toepassingen:
• Drukmeting van gas, damp of vloeistof in diverse ruimtes;
• Vloeistofniveau-, volume- of massameting;
• Geïntegreerd in een verscheidenheid aan door de gebruiker gedefinieerde oplossingen;
• Slim water- en gasbeheersysteem, slimme brandbestrijding, auto-elektronicabesturing, luchtcompressor, HVAC, pomp, klep en dergelijke;
Prestaties:
| Invoer |
| Druktype |
Overdruk, afdichtingsdruk, absolute druk |
| Meetbereik |
-0,1 ~ 60 MPa |
| Uitvoer |
| Analoog |
0,5…4,5V, 4…20mA, 1...5V, 0...10V |
| Analoog |
I2C, SPI |
| Nauwkeurigheid |
| 0,2% |
Lineariteit, hysterese, herhaling: <0,2% sensor volledig bereik |
| 0,5% |
Lineariteit, hysteresis, herhaling: <0,5% sensor volledig bereik |
| Overbelasting |
| 2,5X druksensor op volledige schaal |
| Huisvestingsinformatie. |
| Behuizingsmateriaal |
RVS 304, Cu, Al |
| Bevochtigingsmateriaal |
SS316L |
| Bescherming tegen binnendringing |
IP67 |
Voeding
| Voedingsspanning |
5V 24VDCgeregelde voeding, |
| Voedingsspanningseffect |
5V voedingsspanningseffect: min.3V/max.5.5V
●Voor een uitgangssensor van 0,5…4,5V heeft de spanning geen effect op de lineariteit en temperatuurcompensatie; de spanning is evenredig met LRV en FRV.
●Voor ik2C en SPI digitale uitgangssensor, spanning heeft geen effect op lineariteit, LRV, URV en compensatietemperatuur.
24V voedingseffect: min.9V/max30V
●Voor een stroomuitgangssensor van 4…20 mA heeft de spanning geen invloed op de lineariteit, LRV, URV en compensatietemperatuur.
|
Bestelinformatie:
| Model |
Productbeschrijving |
| WNK81MA |
Drukzender |
| CODE |
Druktype |
| A |
Absolute druk |
| G |
Gauge druk |
| S |
Afdichtingsdruk |
| CODE |
Nauwkeurigheid |
| 2 |
0,2%FS |
| 5 |
0,5%FS |
| CODE |
Sensorbereik |
| A |
0,1bar |
E |
10 bar |
| B |
0,5 bar |
F |
50 bar |
| C |
1 reep |
G |
100 bar |
| D |
5 bar |
H |
600 bar |
| Andere reeksen zijn in ontwikkeling |
| CODE |
Uitvoer |
| 1 |
0,5…4,5 V gelijkstroom |
| 2 |
4…20mA |
| 3 |
I2C |
| 4 |
SPI |
| 5 |
0...10 V gelijkstroom |
| 6 |
1...5 V gelijkstroom |
| X |
Maatwerk |
| CODE |
Elektrische connector |
| C1 |
Packard |
| C2 |
M12 |
| C3 |
Kabeluitgang (pls kabellengte opgeven, zoals 01 voor 1 meter) |
| C4 |
Mini-DIN43650 |
| C5 |
GX12-3 |
| CX |
Maatwerk |
| CODE |
Procesconnector |
| P1 |
G1/4 |
P5 |
M12×1,5 |
| P2 |
1/4-18NPT |
P6 |
1/4-19PT |
| P3 |
1/8-27NPT |
P7 |
7/16-20UF (vrouwelijk) |
| P4 |
M14×1,5 |
PX |
Maatwerk |
| Neem contact op met WNK voor andere procesconnectoren |
|
Typische bestelcode: WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 lengte directe kabeluitgang is 1 meter.
|
Concurrentievoordelen:
1. Opgericht in 2004, meer dan 13 jaar professionele onderzoeks-, ontwikkelings- en productie-ervaring;
2. Ervaren en professioneel R&D-team om maatwerkdiensten te verlenen;
3. Produceren van zenderkernelementen - PCB's, leveren van PCB's voor zenderproducenten;
4. Hoogste nauwkeurigheid tot 0,05% FS;
5. Verschillende uitgangen I2C, SPI, 4 ~ 20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V en andere analoge uitgangen;
6. Onze producten zijn geëxporteerd naar Duitsland, Noorwegen, Polen, Finland, Spanje, VK, Frankrijk, Rusland, VS, Brazilië, Mexico, Australië, Japan, Korea, Thailand, Indonesië, Uruguay en vele andere landen.
Productshow
Bedrijfsinformatie
Veelgestelde vragen
Vraag: Bent u een handelsmaatschappij of fabrikant?
A: Wij zijn een fabrikant sinds het jaar 2004, toegewijd aan het produceren van hoge nauwkeurigheid, stabiliteit op lange termijn, kostenefficiënte druk-/niveau-/temperatuurmeetinstrumenten.
Vraag: Wat is uw kwaliteitscontrolesysteem?
A: Onze fabriek is gecertificeerd onder ISO 9001-2015. Alle producten worden vóór verzending voorzien van temperatuurcompensatie en een verouderingstest van 48 uur.
Vraag: Wat is de garantie van uw producten?
A: 12 maanden vanaf de verzenddatum, voor niet door de mens veroorzaakte schade.
Vraag: Verzending en levering?
A: Kleine bestellingen worden geleverd met DHL, Fedex, TNT, UPS, met een levertijd van 4 - 5 werkdagen.
Grote bestellingen worden aanbevolen om over zee te verzenden.
