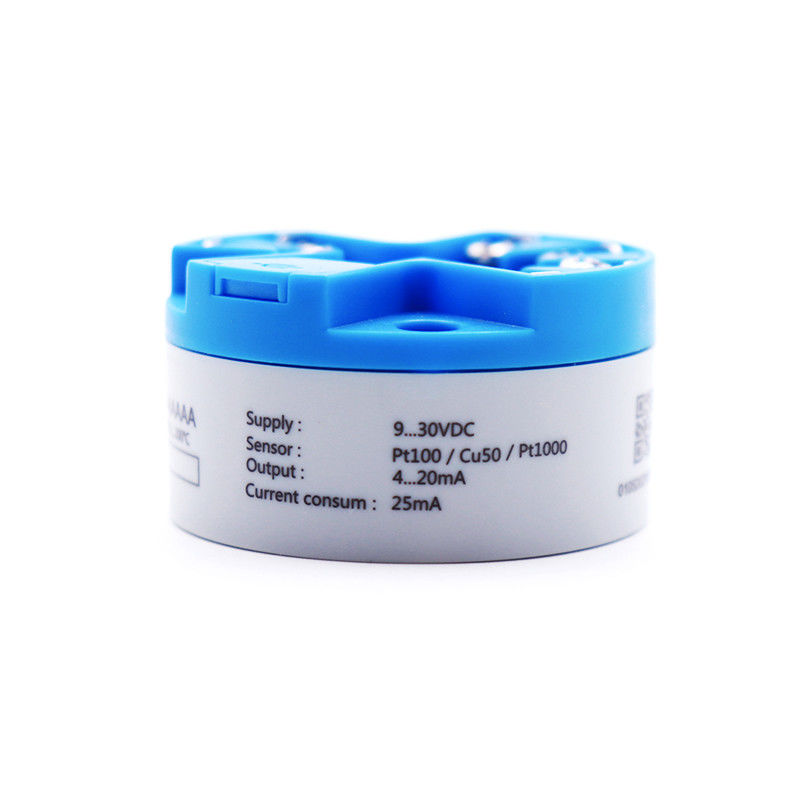

4-20ma van de de Zendermodule van de Outputtemperatuur opgezette de Temperatuurzender Hoofd
WNK65-de zender van de hoofd-ondersteltemperatuur is universele inputtype zender. Het is geschikt voor vier types van thermische weerstanden met inbegrip van PT100, PT1000, Cu50, Cu100, acht types van thermokoppel met inbegrip van E, J, B, K, N, R, S, t-type, minivolt signaal van -10~100mVen -100~1000mVandresistive signaal van 0~400Ωen0~4000Ω. Het isolatievoltage is DC1000V.
WNK65 de temperaturenzender heeft output van 4~20mA en 4~20mA+Hart. En het steunt softwarekaliberbepaling met hoge kostenprestaties.
WNK65 temperatuurzender
- Outputsignaal 4-20mA met de digitale (two-wire) mededeling van het HERTprotocol;
- De informatieverspreider of de configuratie en het zuiveren van PC software kunnen extern beheer doen;
- De compensatienauwkeurigheid van het interne codeeind: ±0.5ºC
- Vochtige 0-64 regelbare seconden;
- Stabiliteit: ±0.2%/year;
- De waaier van de Worings omgevingstemperatuur: -40ºC~+85ºC;
- Anti mechanische trilling: 10~60HZ, 0.21mm sinusgolf;
- Antiradiofrequentieinterferentie: IEC61000-4-3, 20V/M, 80~1000MHZ
- Leveringsmacht: DC9V~32V;
- Afmetingen: φ44mm;
- Opzettende gatenafstand: 33mm;
2. Hardwarecomponenten
2.1 macht
- Het leveren van vermogensklasse is gelijkstroom9V~32V, van haven 1 en 2 wordtverbonden.
- Het inlegsel tegenover de beschermingskring van het richtingsvoltage, zal misconnetion van macht geen schade veroorzaken.
Nota: Verbind nooit 24V aan sensorhaven! Het zal permanente schade van zender veroorzaken!
2.2 telegraferend havensdiagram
2.3 de havens van de sensorverbinding
De hoofdparameters van de sensorennauwkeurigheid:
| Sensorentype |
Sensorwaaier |
Minimumwaaier |
Cijfernauwkeurigheid |
D/A nauwkeurigheid |
| 2,3,4 - draad thermische weerstand |
| Cu50 |
-50~150 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| Cu100 |
-50~150 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| PT100 |
-200~850 ºC |
10 ºC |
±0.15 ºC |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
±0.1 ºC |
0,01% |
| 2,3,4 - draadweerstand |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Voltage |
| 100mV |
-10~100 mV |
10 mV |
0,01 mV |
0,01% |
| 1000mV |
-100~1000mV |
10 mV |
0,01 mV |
0,01% |
| Thermokoppel |
| B |
150~1820ºC |
25ºC |
±1.0 ºC |
0,01% |
| E type |
-200~1000ºC |
25ºC |
±0.4 ºC |
0,01% |
| J type |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| K type |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| N type |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R type |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| S type |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| T type |
-200~400ºC |
25ºC |
±0.4 ºC |
0,01% |
Concurrentievoordelen:
1. Opgericht in de professionele onderzoek, het ontwikkelen zich en productie ervaring van 2004, van de van het meer dan 13 jaar;
2. Ervaren en professioneel R&D-team om de aanpassingsdiensten te verlenen;
3. Producerend de elementenpcb van de zenderkern, die PCB voor zenderproducenten levert;
4. Hoogste nauwkeurigheid tot 0.05%FS;
5. Diverse output I2C, SPI, 4~20mA, Hert, Modbus, profibus-Pa, 0.5-4.5V, 0.2-2.9V en andere analoge output;
6. Onze producten zijn uitgevoerd naar Duitsland, Noorwegen, Polen, Finland, Spanje, het UK, Frankrijk, Rusland, de V.S., Brazilië, Mexico, Australië, Japan, Korea, Thailand, Indonesië, Uruguay en veel andere landen.
Het product toont
Bedrijfsinformatie
FAQ
Q: Bent u handelsmaatschappij of fabrikant?
A: Wij zijn een fabrikant sinds het jaar 2004, geëngageerd aan het veroorzaken van hoge nauwkeurigheid, stabiliteit op lange termijn, rendabel druk/niveau/temperatuur meetinstrumenten.
Q: Wat is uw systeem voor kwaliteitscontrole?
A: Onze fabriek is cerrified onder ISO 9001-2015. Alle producten worden voltooid met temperatuurcompensatie en 48 uren verouderend test vóór verzending.
Q: Wat is de garantie van uw producten?
A: 12 maand vanaf verzendingsdatum, voor niet-mens-gemaakte schade.
Q: Het verschepen en Levering
A: De kleine orden worden geleverd met DHL, Fedex, TNT, UPS, met levertijd in 4 - 5 werkdagen.
De grote orden worden geadviseerd om te verschepen door overzees.
